제목 Visual MODFLOW Flex 9.0 출시

2023년 3월 말에 1년만에 새로운 버전이 출시되었습니다!

짧은 기간이지만 다음과 같은 중요한 기능들이 추가되었습니다.


버전 9.0 – 2023년 3월



MODFLOW- 6 지하수 흐름과 이송

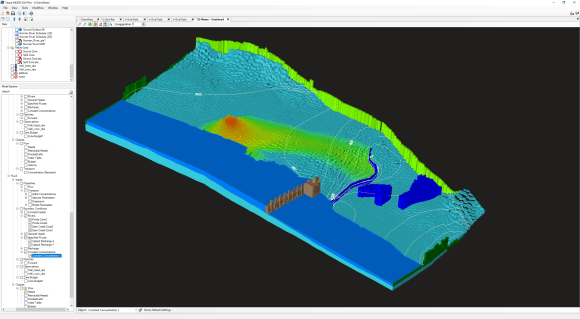

Visual MODFLOW Flex 는 이제 USGS 에서 개발한 지하수 모델링 코드의 최신 핵심 버전인 MODFLOW-6을 지원합니다. MODFLOW-6은 3D 지하수 흐름, 용질 이송 및 정형 격자와 비정형 격자 모두에 대한 완전히 새롭고 더 읽기 쉬운 입력 파일 구조로 다양한 프로세스를 지원하는 재설계된 프레임워크를 기반으로 합니다.





다음 MODFLOW-6 흐름 패키지가 Visual MODFLOW Flex 에서 지원됩니다:


 시뮬레이션 패키지들:


- MFSIM.NAM : 시뮬레이션 이름 파일

- TDIS – 시간 이산화

- IMS – 반복 모델 솔루션


 Groundwater Flow Model (GWF) : 포화 지하수 흐름을 정형화한 유한 차분 격자 또는 비정형 제어 볼륨 유한 차분 격자 (Voronoi 또는 Quadtree).


- GWF.NAM – 지하수 흐름 모델 이름 파일

- DIS – 이산화 패키지

- DISV – 꼭지점 패키지에 의한 이산화

- IC – 초기 조건 (수두)

- OC – 출력 제어 패키지

- NPF – 노드 속성 흐름 패키지

- STO – 스토리지 패키지

- CHD* - 시변 Constant Head 패키지

- WEL* - Well 패키지

- DRN* - Drain 패키지

- RIV* - River 패키지

- GHB* - General Head Boundary 패키지

- RCH – Rechagre 패키지

- EVT – Evapotranspiration 패키지


 Solute Transport Model (GWT) : 다양한 수착, 반응 및 부동 도메인 모델을 포함하여 정형 유한 차분 격자 또는 비정형 제어 볼륨 유한 차분 격자 (Voronoi 또는 Quadtree)를 사용하여 지하수 용질 이송을 모의합니다.


- GWT.NAM : 지하수 이송 모델 이름 파일

- DIS – 이산화 패키지

- DISV – 꼭지점 패키지에 의한 이산화

- IC – 초기 조건 (농도)

- OC – 출력 제어 패키지

- ADV – 이류 패키지

- DSP – 분산 패키지

- MST – 모바일 스토리지 이송 패키지

- IST – 부동 스토리지 전송 패키지 (최대 3개의 부동 도메인)

- SSM – Source Sink Mixing 패키지

- CNC* - 시변 Constant Head 패키지

- SRC* - Mass Source Loading 패키지


 Multiple Instance Packages : MODFLOW-6을 사용하면 시뮬레이션에 특정 패키지 (위의 *로 표시됨)의 여러 인스턴스를 포함하고 각 패키지에 대해 독립적으로 수지를 추적할 수 있습니다.


 ZoneBudget-6 지원 : MODFLOW-6을 사용하여 지하수 흐름 모델에 대한 하위 지역 흐름을 평가합니다.



엔진들과 패키지들

● Assign Grid (In)active cell zones using data objects : 포인트, 폴리라인 그리고 폴리곤 데이터 객체를 사용하여 유한 차분 격자 작업흐름에서 격자 셀에 대한 active/inactive 플래그를 설정할 수 있습니다.

  Import MNW1 Wells from Classic Projects : Classic Projects 의 MNW1 우물 모델을 Visual MODFLOW Flex 로 가져올 수 있습니다.

●  Minimum thickness for Unstructured Grids : 비정형 격자 셀이 격자에서 제거될 최소 셀 두께를 지정하여 핀치아웃 지역 주변의 격자 설계를 더 잘 제어할 수 있습니다.

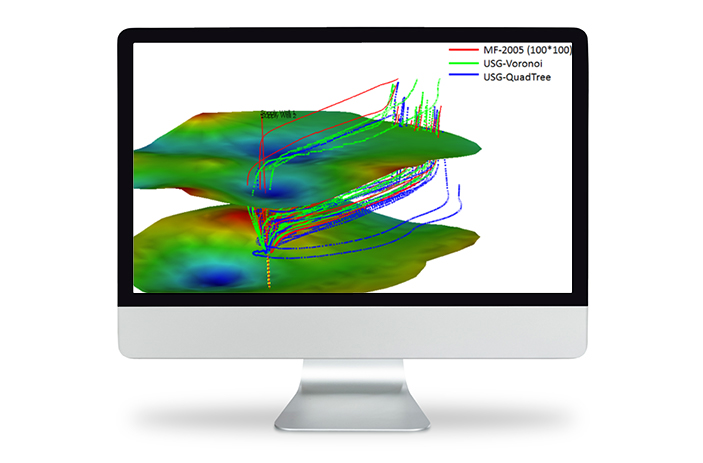

●  MODPATH with SEAWAT : SEAWAT 흐름 (및 이송) 실행을 기반으로 MODPATH 입자 추적 모의를 실행할 수 있습니다.

  Compare : 동일한 비정형 격자를 사용하여 두 모델 실행 간의 수두, 수위 강하 또는 농도에 대한 결과를 비교합니다.




패키지들과 모델의 실행

  Single Engine Runs : 흐름 모델을 다시 실행할 필요 없이, 이송, 입자추적 또는 구역 수지 모의와 같은 이차 모델을 실행합니다.

  Update Solvers : 전체 모델을 다시 번역할 필요 없이 흐름 모델 솔버를 갱신합니다.

  Copy Property Zones : 전도도, 저류, 그리고 이송 매개변수와 같은 속성 유형 전반에 일관된 재료 영역을 가질 수 있도록 하나의 재료 속성 영역 유형에서 다른 영역으로 복사/붙여넣기

  Default SMS Settings : MODFLOW-USG 작성자의 권장 사항에 따라 MODFLOW-USG 의 SMS 솔버 패키지에 대한 기본 설정이 갱신되었습니다.

  Gage Package : 게이지 패키지는 Streams (SFR) 그리고 Lakes (LAK) 에 대한 지표수 네트워크 작업흐름을 사용하는 모델에서 지원됩니다.





Surface Water 작업흐름

  Conceptual Workflow : 개념 모델에서 지표수 하천과 호수 네트워크를 구축하고 수치 모델로 변환합니다.

  Clone Workflow : 격자를 편집하거나 모델 Run 을 복제할 때 지표수 작업 흐름이 해당 Run 에 복사됩니다.



성능, 유용성 및 기타 개선 사항

  비정형 격자 작업흐름은 이제 셀 인덱스 대신 좌표 및 우물 스크린 정보를 사용하는 보다 친숙하고 직관적인 개념적인 우물 제어를 사용합니다.

  Define Modeling Objectives 단계에서 Total 그리고 Effective Porosity 값을 디폴트로 지정할 수 있습니다.

  Model Explorer 그리고 Data Explorer 에서 우물 객체를 기반으로 입자 추적 모의를 위한 입자를 추가할 수 있습니다.

  프로젝트를 저장하고 불러오는 속도와 성능을 개선하였습니다.

  새 프로젝트를 말들 때 시간을 절약하기 위해, 사용자 지정 기본 프로젝트 저장 위치를 지정할 수 있습니다.

  새로운 키보드 단축키:

    - 모델을 번역하기 위한 Translate 단계에서 CTRL+T

    - 모델을 실행하기 위한 Run 단계에서 CTRL+R



해결된 결함

  레이어 고도를 구멍(NoData) 값이 포함된 표면으로 대체할 때 처리되지 않은 예외

  경우에 따라 매우 작은 증분/높은 정밀도의 간격에 대해 등고선이 표시되지 않음

  일부 뷰에서 Recharge 또는 Evapotranspiration 속도를 시각화할 때 간헐적으로 “Failed to apply settings” 오류 발생

  일부 뷰 Style Settings 는 “Show in Cutaway” 옵션을 따르지 않음

  경우에 따라, SSM 패키지에서 경계 조건 스케줄이 올바르게 변환되지 않음

  고해상도 모니터의 다양한 Windows 문제:

     - Expression Builder 윈도우

     - Create Surface/Interpolation Settings 윈도우

     - Editing Conceptual Boundary Conditions

     - 개념 모델 작업흐름에서 Define Property Zones 단계

  경우에 따라 Pathlines 이 쉐이프 파일로 내보내지지 않음

  경우에 따라 수치 경계 조건 편집 오류

●  속성 영역을 다른 모델 속성에 복사하는 동안 처리되지 않은 “index was out of range” 오류

  Edit Boundary Condition 윈도우의 Active 체크박스 필드에서 채우기 버튼을 사용하는 동안 발생하는 오류

  SFR 작업흐름에서 스트림이 없는 경우 Lake gauge 데이터를 저장할 수 없음

  스트림 없이 SFR 작업흐름을 사용하여 Lakes 를 실현하는 오류

  경우에 따라 UCN 파일을 통해 농도를 가져오면 지하수면이 격자 레이어 1 아래에 있는 관련 격자에서 비활성 셀 플래그가 활성으로 재설정됨

  경우에 따라 표면을 데이터 소스로 사용하여 경계 조건을 생성할 때 오류 발생

  특정 형식의 절대 날짜를 사용하여 우물 스케줄 들여오기 오류

  Recharge 데이터베이스를 편집하면 경계 조건이 항상 편집되지 않음

  Steady-State 스트레스 기간이 있는 Transient 모델이 올바르게 번역되지 않음

  Null 참조 오류로 인해 MODPATH 를 실행하지 못함

  Calibration Dashboard 가 선정을 기반으로 요약 통계에서 단위를 올바르게 보고하지 않음

  특정 쉐이프 파일에 대한 경계 조건 정의 문제

  매개변수 영역이 모든 모델 레이어를 통해 확장되지 않는 일부 상황에서 PEST 실행 문제

  일부 개념 모델에서 Surface Water Workflow 의 Target 단계로 이동하지 못하는 오류

  경우에 따라 PEST 작업흐름에서 베리오그램 생성 오류

  일부 프로젝트 단위 조합에 대한 단위 변환 오류로 인해 입자 추적 유적선이 올바른 단위/값을 표시하지 않음

  일부 상황에서 MNW2 패키지를 번역할 수 없음

  조작을 통해 베이스맵 이미지를 표면에 펼칠 때 제한된 수의 포인트만 샘플링됨




버전 전체 이력에 대해서는 Visual MODFLOW Flex readme 파일에서 보십시오:

http://www.waterloohydrogeologic.com/visual-modflow-flex-readme/
