제품소개 Visual Modflow
주요기능
Visual MODFLOW Flex 버전의 새로운 기능들
Visual MODFLOW Flex 버전에서 개선된 그리고 새로운 기능들은 다음과 같습니다.
  • 확장된 시뮬레이션 기능 - 광산과 굴착지에서 탈수 모델링을 위한 MODFLOW-NWT 추가
  • 정확한 셀 할당 및 편집 기능 - 경계조건 복사, 개별 또는 일련의 그리드 셀을 비활성화
  • 향상된 양수정 관리 - 더 쉬워진 우물 데이터 입력과 편집

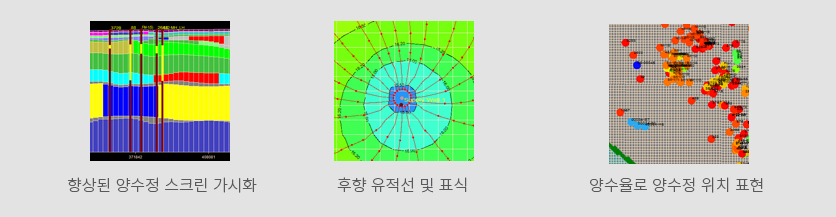

  • 향상된 양수정 가시화 - 횡단면 뷰에서 스크린 간격 표시 및 양수율과 농도 값으로 양수정 위치 표현
  • 시계열 데이터의 유연한 처리 - 상대적 시간을 사용하여 양수정 및 관측정의 시계열 데이터 편집
  • 유연한 입자 추적 옵션 - 쉽게 유적선 여행 시간 및 시간 표식 빈도를 정의
Visual MODFLOW Flex 의 새로운 기능들
Visual MODFLOW Flex 에는 다음과 같은 기능들이 모사됩니다.

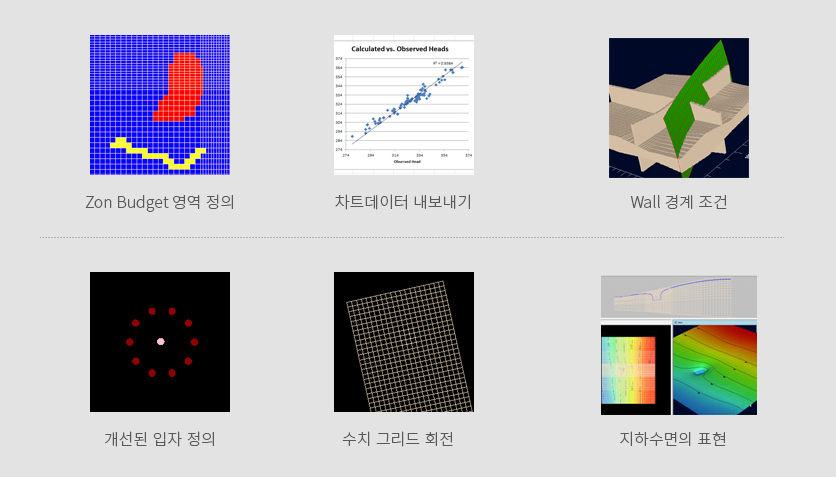

  • 새로운 Zone Budget 영역 정의
  • Wall (HFB) 경계 조건 정의
  • 입자 정의 및 제거를 위한 부가 옵션
  • 구조적 MODFLOW 모델들에서 지하수면 표현
  • CSV 파일에서 수치 속성 영역들 또는 경계 조건 특성 편집
  • 속성/함양 영역들을 컬러 렌더링하기 위한 사용자 정의 컬러 집합의 추가
  • 차트 데이터를 CSV 파일로 내보내기
  • Numerical Workflow에서 수치 그리드의 회전을 지원
  • Workflow 의 편의성 개선
  • 유속 벡터 표시
Visual MODFLOW 에서 지원하는 모듈
Visual MODFLOW 는 패키지에 따라 포함된 모듈들이 다릅니다. Visual MODFLOW 각 패키지에 포함된 모듈에 대해서는 하단의 패키지별 지원 모듈을 보십시오.
  • MODFLOW-2000/2005 : 3D 유한 차분 지하수 흐름 모의를 위한 세계 표준
  • MODFLOW-USG : 비구조적 그리드의 생성 도구
  • MODPATH : 정류 그리고 역류 입자 추적을 위한 표준 패키지
  • MT3DMS : 다종 오염물의 3D 이송 모의를 위한 모델
  • RT3D 1.0/2.5 : 지하수계에서 민감한 이송을 모의를 위한 모듈
  • VMOD 3D-Explorer : 고급 3D 가시화와 3D 화면 캡쳐 그리고 동영상 제작 도구
  • PEST : 모델 보정과 민감도 분석 그리고 예측 분석 도구
  • GMG Solver Integration : 최적의 메모리 사용과 모델의 실행시간을 줄이기 위한 도구
  • SAMG : 크고 복잡한 모델에 매우 적합하며, MODFLOW-2000 또는 SEAWAT-2000 와 함께 실행하기 위한 모듈
  • MGO : 하나 또는 그 이상의 우물에서 최적 우물 양수와 주입 비율 그리고 위치를 결정하고, 적당한 시스템 응답을 유지하는 동시에 특정한 목표를 이루기 위한 도구
  • SEAWAT-v.4 : 열 이송, 가변 밀도, 천이 지하수 유동 조건들을 처리하기 위한 모델
  • Stream Routing Package : 지표수/지하수 상호작용의 영향을 모의하기 위한 패키지
  • Zone Budget : 소지역(sub-regional) 물수지 계산을 위한 모델
  • MNW : 우물여과틀이 있는 우물들을 모의하기 위해 설계된 스팬 다중 레이어
  • PHT3D : 포화된 다공성매질에서 3차원의 민감한 이송을 위한 다중 성분 이송 모델
  • MT3D99 : 이류와 분산 그리고 화학적 반응을 모의할 수 있는 3차원 질량 이송 모델
  • MIKE11 : 하천망/수로 모델링 컴포넌트가 통합되어 지표수와 지하수 흐름을 통합하기 위한 도구
  • MODFLOW-SURFACT : 복잡한 포화/불포화 지표하 유동 또는 토양증기 흐름 모의
응용
표준 지하수 모델링 프로그램인 Visual MODFLOW 는 다음과 같은 모의가 가능합니다.
  • 매립지 시설이나 터널 굴착등 지하 공간에서 발생하는 지하수, 침출수, 침투수 등의 거동 및 유동 체계 모의
  • 지표수와 지하수 사이의 유동 모델링
  • 수원 보호를 위한 집수 구역(Well Capture Zone) 윤곽 그리기
  • 오염된 지하수의 자연 희석 모의
  • MODFLOW 프로젝트의 3D 그래픽화와 애니매이션화

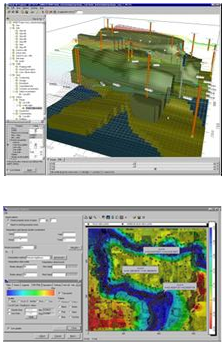

모델 디자인과 GUI 입력
Visual MODFLOW는 GUI(Graphical user interface)를 지원하며, 검증된 기술력과 논리 구조를 사용함으로써 사용자가 효과적으로 구성하고 보정한 다음, 지하수 흐름과 이송 모델링을 수행하도록 도와줍니다.
  • 평면, 단면 그리고 3D까지 모두 도식화합니다.
  • 배경 이미지로 .dxf, .bmp, .shp, .gif, .jpg, .png 등 다양한 파일을 읽어들일 수 있습니다.
  • .txt(XYZ ASCII 파일), .xls, .shp 에서 읽어온 고도 데이터들의 중간 값들을
    보간할 수 있습니다.
  • Surfer의 .GRD, USGS의 .DEM, ESRI의 .GRD, Map Info의 .GRD 파일을
    읽어올 수 있습니다.
  • 윈도우 인터페이스의 grid 작성 툴과 자동 grid smoothing 기능을 통해 모델이
    수렴하도록 합니다.

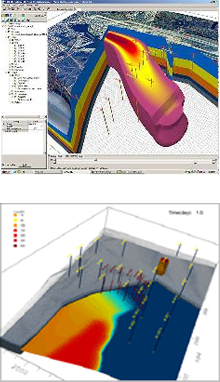

  • 높은 수준의 해석 결과를 3D의 체적 개념으로 도시합니다.
  • 오염물의 지하 유출 및 이송을 애니메이션으로 저장합니다.
  • 특정 지역에 대한 절단면을 3D로 볼 수 있습니다.
  • 모델 특성 인자와 해석 결과에 대해서 등고선과 컬러 매핑을 지원합니다.
WINPEST를 이용한 자동 보정

모의된 해석 결과와 실제 현장에서 관측된 데이터를 보정하는 것은 매우 중요한 일입니다.
일반적으로, 모델 보정은 많은 시간을 필요로 하지만 더 이상 그럴 필요가 없습니다.
WINPEST는 Visual MODFLOW의 윈도우 인터페이스를 활용하는 보정 모듈입니다.
WINPEST는 다음과 같은 일을 수행합니다:
  • 강력한 모델 인자 예측 기법으로 사용자의 실측 데이터의 취약부분을 파악합니다.
  • 전문 엔지니어들은 모델 예측과 관련된 불확실성의 정도를 파악하고, 복잡한 모델과
    관련하여결정을 내리기 위해, WINPEST를 사용합니다.
VMOD 3D-Explorer를 이용한 비쥬얼
  • 3D 화면 작성 및 동영상 작성
  • 모델 보정과 평균 오차, 평균 제곱근 오차, 표준 편차 등의 통계 자료를 생성합니다.
  • 다양한 설정 인자들을 포함하는 여러 개의 레이어들을 겹쳐서 관찰합니다.
  • 양수정과 관측정을 나타냅니다.
  • 토양 특성 인자와 경계 조건을 3D로 나타냅니다.
  • 모델 특성 인자와 해석 결과에 대해서 등고선과 컬러 매핑을 지원합니다.
  • 불규칙한 형상의 단면을 그대로 생성합니다.
  • 시간 기록계를 가지고 있는 3D 흐름 경로를 지원합니다.
  • 오염물 주상도의 연속적인 분해 과정을 MS-PowerPoint 프리젠테이션에서 사용
    가능한 .avi 파일로 저장합니다
Visual MODFLOW Flex 를 위한 Webinar

Visual MODFLOW Flex 소개

Flex 의 개념 모델링 소개

Flex 의 개념 모델링 소개

이전 버전에서 Flex 로 들여오기

Flex 의 Local Grid Refinement (MODFLOW-LGR) 소개

Flex 의 MODFLOW-LGR

Flex 2012.2 의 PEST 소개

Flex 2012.2 의 PEST 소개

패키지별 지원 모듈
Visual MODFLOW 는 고객의 경제적이고 효율적인 프로젝트를 위해 다음과 같이 세가지 패키지로 나뉘어 있습니다.
모듈 Visual MODFLOW
Basic
Visual MODFLOW
Professional
Visual MODFLOW
Premium
MODFLOW 2000,2005,NWT
MODPATH
MT3DMS
RT3D 1.0/2.5
Stream Routing
Zone Budget
MNW
Scenarios in a project 1 Unlimited Unlimited
Conceptual Modeling
Multiple Grid Types
Local Grid Refinement
MGO
SEAWAT
GMG
WinPEST
VMOD 3D-Explorer
PHT3D
SAMG
MT3D99
MODFLOW-SURFACT 추가기능 추가기능 추가기능
Note : 일부 Transport engines, MNW/ETS1 Package, MGO 는 Classic 인터페이스(2011.1 이하 버전)를 사용하셔야 합니다.
Visual MODFLOW Classic 버전과 Flex 버전 기능 비교
모듈 Visual MODFLOW Classic Visual MODFLOW Flex
MODFLOW 2000,2005
MODPATH, MT3DMS
Zone Budget
VMOD 3D-Explorer
PEST
SAMG
MODFLOW NWT
SEAWAT
MT3D99,RT3D,PHT3D
MNW,ETS1 Package
MGO
MODFLOW-SURFACT (추가기능)
Conceptual Modeling
Multiple Grid Types
Local Grid Refinement
Finite Element Support
MODFLOW-USG
모델 시뮬레이션들의 결과 비교
※ Visual MODFLOW Classic 버전은 판매 및 지원이 종료되었습니다! 자세한 점은 문의하여 주십시오.
시스템 요구 사항
Visual MODFLOW 는 다음과 같이 최소한의 하드웨어 구성을 필요로 합니다.
(주의: 운영체제중 Home 또는 Starter 버전은 공식 지원되지 않습니다. 또한 Visual MODFLOW 각 버전과 패키지에 따라 지원되는 운영 체제가 달라질 수 있으므로 자세한 점은 폐사에 문의하여 주시기 바랍니다.)
  • 지원 운영 체제: Windows 7 Pro, Enterprise, Ultimate, Windows Vista Business,
    Ultimate, Enterprise
  • Processor: 32 비트 또는 64 비트
  • Hard Disk: 100MB
  • RAM: 1GB (2GB 이상을 추천합니다)
  • USB 동글키 삽입을 위한 슬롯
  • Networking: 라이선스 발급을 위해 Network Card 필요
Visual MODFLOW 데모 프로그램을 다운로드하여 보시기 바랍니다.

다운로드 바로가기
