BIOWIN
제품 소개
BIOWIN
오수처리 설비의 분석과 설계 모델링 소프트웨어
BioWin은 오수처리 설비의 분석과 설계용으로 이제는
전력 비용 관리도 가능한 전세계적에서 사용되고 있는
시뮬레이터 소프트웨어입니다.
제품 특징
BioWin 의 특징은 다음과 같습니다.
BioWin 은 전력 요구량을 카테고리별 (예, Blower, Mixing, Mechanical, Pumping, Heating, Surface aeration 등)로 추적이 가능합니다. 더 자세한 점을 아래의 동영상에서 살펴 보실 수 있습니다.

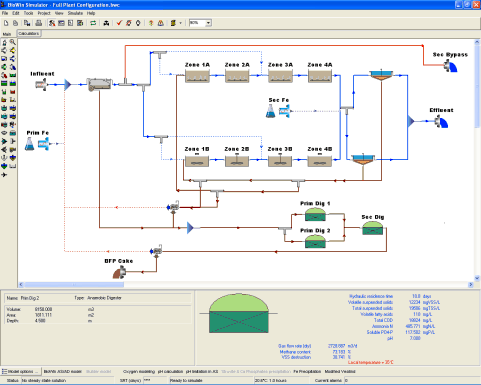

아래의 그림은 BioWin에서 영양소 제거 시스템을 구성한 예를 보여줍니다. 다른 많은 공정 유니트들이 특정 처리 플랜트 구성을 "build"하기 위해서 포함될 수 있습니다.
하폐수 처리 시스템들의 대부분이 여러가지 공정 모듈들을 사용하여 BioWin에서 구현할 수 있습니다. 아래와 같은 것들이 포함됩니다
- 활성슬러지 생물반응조 모듈들 - 부유성장(suspended growth) 반응조(산기 또는 표면 폭기), 다양한 SBR 들, IFAS 와 MBBR 시스템들을 위한 담체 반응조(media reactors)들, 다양한 크기의 반응조들.
- 혐기성, 호기성 소화조들.
- 다양한 침전조 모듈들 - 최초, 휴지(ideal), 1-D 모델 침전지들.
- 다른 입력요소들 - 오수 유입(COD 또는 BOD 기준), 사용자 정의 (다양한 농도를 지정), 화학적 인 침강(ferric or alum)을 위한
- 금속(metal) 추가, 탈질화를 위한 메탄올.
- 기타 처리 모듈 - 저장조(holding tanks), 균등조(equalization tanks), 탈수 유니트, 흐름 분류기와 혼합기.
BioWin에는 아래와 같은 공정 요소들을 가지고 있습니다
BioWin은 작성에 흥미로움을 더하기 위한 특징 몇 가지를 제공하며, 전문적인 보고서들과 프로젝트의 상세를 계속 기억하도록 돕기 위한 내부 노트 편집기가 포함되어 있습니다. 이것은 BioWin에서 워드나 스프레드시트로 결과를 추출하기 매우 쉽습니다. 차트, 테이블, 시스템 구성 레이아웃 등은 BioWin에서 보고서로 복사하여 붙일 수 있습니다.
신속하고 자세한 시뮬레이션 결과를 보기 위한 편의성은 시스템의 설계와 분석에서 가장 중요합니다. BioWin 은 이러한 목적을 위해서 앨범을 넣었습니다. 앨범은 탭으로 구성된 연속 페이지(최근 스프레드시트 프로그램과 같은)로 표와 (또는) 그래픽 형식으로 시뮬레이션 결과를 보여줍니다. 아래의 그림은 앨범 페이지 화면의 예를 보여줍니다.
요소 정보 요약(Element Information Summary) 화면
폭기 방출구에서의 맘모니아, 실험자료를 이용한 라인 차트 화면
산소이용비율, 3차원 라인 차트
(three-dimensional Line Chart) 화면
폭기 방출구에서의 질산염, 실험자료를 이용한 라인 차트 화면
플랜트 질량 분포를 보여주는 파이 차트 화면
SOTE 를 보여주는 라인 차트 화면
SBR 유니트에서 TSS 반응을 표시하는 라인 차트 화면
수정 가능한 테이블 화면
